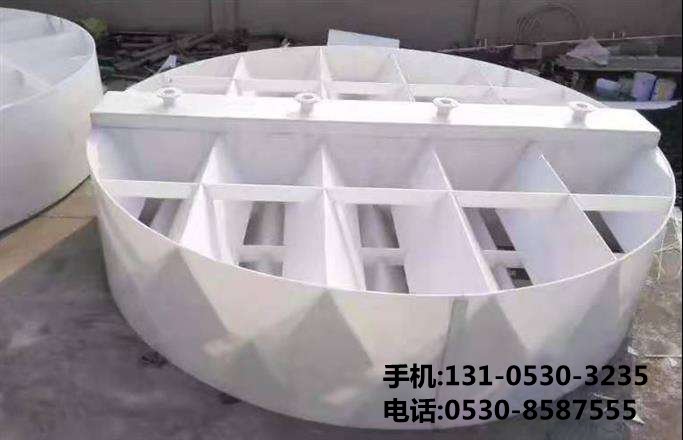

厭氧三相分離器的規劃?

EGSB、UASB等厭氧內部的三相分離器規劃直接影響氣、液、固三相在反響器內的分離作用和反響器的處理作用。對污泥床的正常工作和獲得超卓的出水水質起十分重要的作用。

1、堆積區的表面水力負荷<1.0m/h

2、三相分離器集氣罩***以上的掩蓋水深可選用0.5～1.0m

3、堆積區四壁歪斜角度應在45º～60º之間，使污泥不堆集，從速落入反響區內

4、堆積區斜面高度約為0.5～1.0m

5、進入堆積區前，堆積槽底縫隙的流速≤2m/h

1?堆積區的規劃

***要考慮堆積區的表面積和水深這兩個要素。因為堆積區的厭氧污泥與出水中剩下的有機物尚能起生化反響,在堆積區仍有少量的沼氣發生，對堆積區的固液別離有些干擾，因此在處理高濃度有機廢水時,表面負荷率應選用得小一些，一般表面負荷率<1.0m³/h，且堆積區進水口的水流上升速度應小于2m/s。

為獲得超卓的固液別離作用，堆積區斜面的高主張為0.5~1.0m，斜面與水平方向的夾角在45°~60°之間，且潤滑，以利于污泥下滑回來反響區。總堆積水深應≥1.5m，水力停留時間介于1.5～2h，別離氣體的擋板與別離器壁堆疊在20mm以上。

2?回流縫的規劃

為了使回流縫的水流安穩，回流縫中水流的速度不能太高,以保證超卓的氣、固、液三相的別離作用，并使堆積區沉降下來的污泥能活絡順暢地回流至反響區，回流縫中水流速度一般<2m/s。

為到達氣液別離意圖，氣封與堆積區的斜面有必要堆疊。堆疊的水平間隔越***，氣體的別離作用越***，對堆積區固液別離作用的影響越小，堆疊部分一般在0.1~0.2m之間。

3?氣液分離規劃

確認了三相分離器的根本標準后，還應校核氣液分離作用是否滿意要求。為了保證氣泡不進人堆積室，就有必要使回流縫寬度和氣液分離斜面的長度，以及氣泡上升速度滿意必定的聯絡，以使氣泡組成速度方向的指向不低于堆積室的縫隙口邊沿點。氣泡分離而不進入堆積室的必要條件是：vb/va>BC/AB。氣泡垂直上升速度vb的巨細與磕碰系數β，氣泡直徑dg(cm)，水溫T(℃)，廢水的密度ρl(g·cm-3)和氣體的密度ρg(g/cm³)，廢水的動力粘滯系數μ(g·cm-1s-1)和運動粘滯系數γ(cm2·s-1)等要素有關。當雷諾數Re<2時，氣泡的上升流速可用斯托克斯公式核算：vb=β×g(ρl-ρg)d2g÷(18×μ)。

4、出水體系

出水搜集設備設于厭氧反響器***部，盡可能均勻地搜集處理后的廢水。每個三相別離器單元之上對應一個集水槽，槽上設三角堰,即每個池格為4組平行出水堰的多槽出水方法。出水堰口負荷滿意小于1.7L·s-1m-1的要求，出水體系的規劃方法與堆積池出水設備相同，集水槽及堰板選用玻璃鋼材料或不銹鋼材料。

5、排泥體系

池的底部設1 根DN150 的排泥管，選用重力排泥方法。排泥管兼做反響器的放空管。穿孔排泥管的排泥孔直徑為40 mm，孔間隔500 mm。
